芝加哥云門是阿尼什·卡普爾設計的雕塑作品

關于這作品最有名的故事

就是2006年的好萊塢電影《分手男女》

電影中有幾段因在最開始的時候

沒有拍到塑像而重新拍攝

不過，今天跟著小編

來研究下云門是怎樣做成的

首先

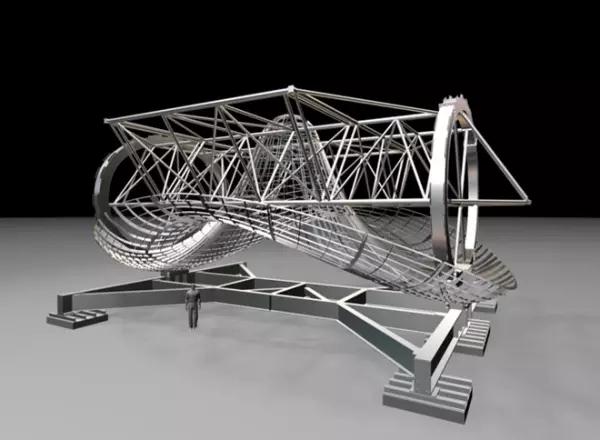

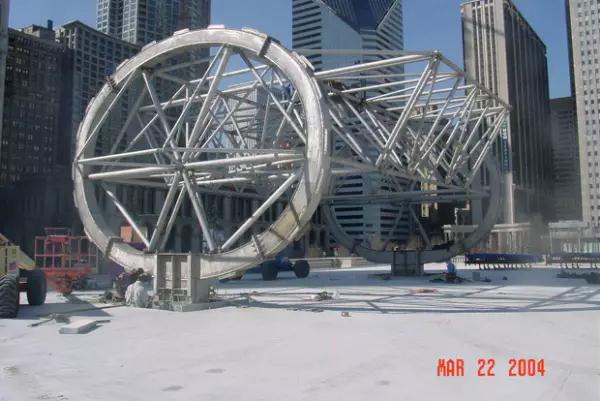

要建一個內部的支撐桁架

這個架子看著不太穩

會不會自己滾下來啊

并不會

因?yàn)樗€有埋在地面以下的部分

反正我們結構工程師設計的一切

你們最后都不會看到的！

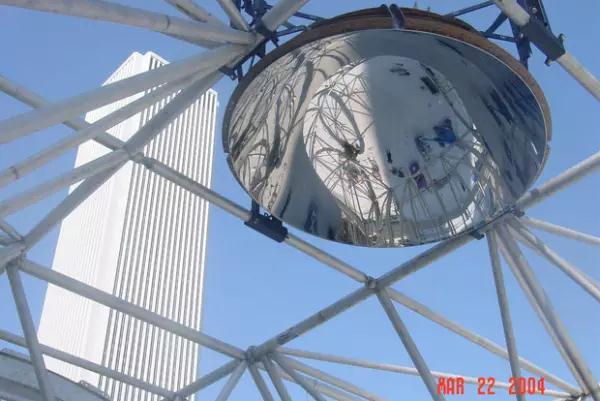

安裝第一塊鋼板，最中間那一塊

然后依次安裝鋼板

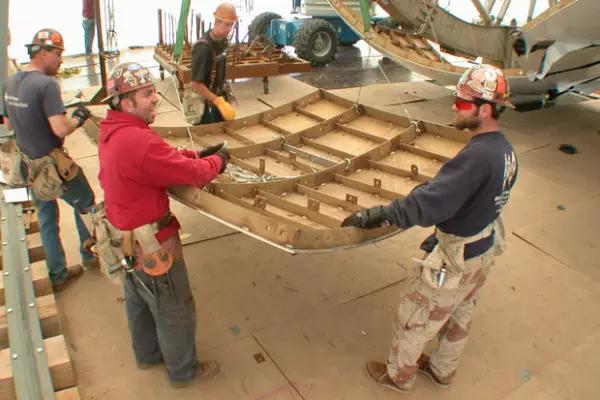

可以看到鋼板反面的

加勁肋和正面貼的臨時保護膜

鋼板只是用臨時支撐

和 turn-buckle 固定在桁架上

并沒有焊接

只是固定在應該在的位置

每一塊單獨的鋼板都是

在工廠數控加工完成的

全部為 3/8 英寸厚的不銹鋼

等離子炬切割后

用專門為這個項目打造的卷板機成形

然后再焊接內表面的加勁肋

最后用 3D 掃描技術檢驗最后的尺寸

不合適的地方手工打磨

精確到千分之一英寸

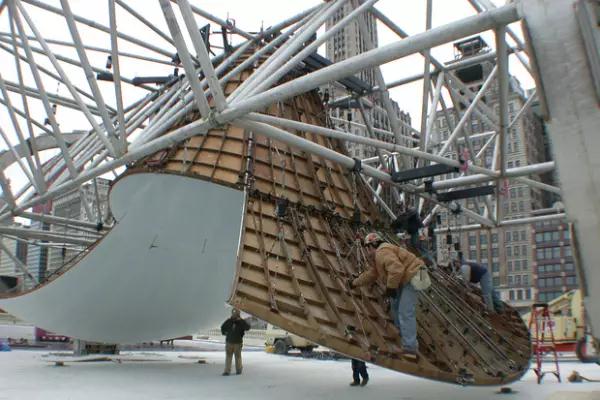

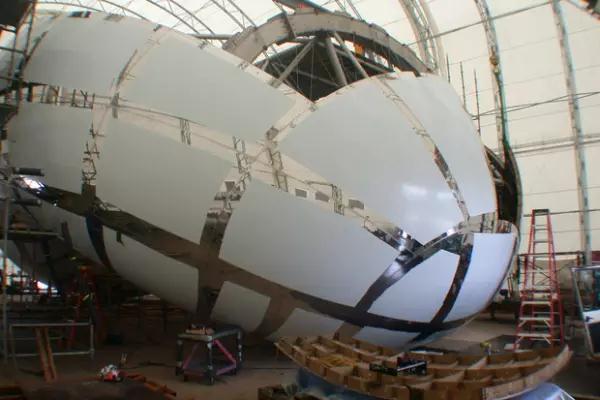

云門逐漸成形

注意看

鋼板與鋼板之間事實上是完全獨立的

只是嚴絲合縫的固定在了正確的位置

幾乎做到了百分百完美的接縫

幾乎沒有擠壓和變形

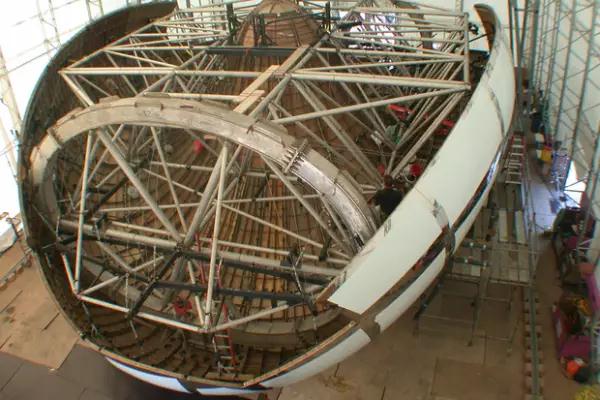

馬上就糊上頂棚了

「就您這個頂棚啊，也就我給你糊

這要換了旁人哪，糊不了這么好

這要換了旁人哪，糊不了這么茲密」

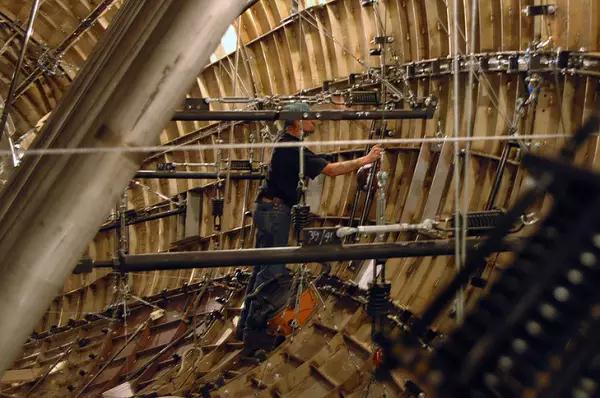

里面其實是這樣的

每一塊鋼板都要單獨固定

不依托周邊的任何鋼板

這樣最大程度上減少了變形的可能性

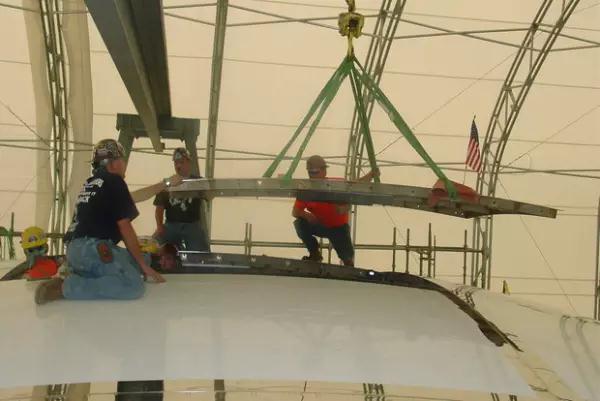

安裝最后一塊！

喂！里面還有人嗎？還有沒有人？

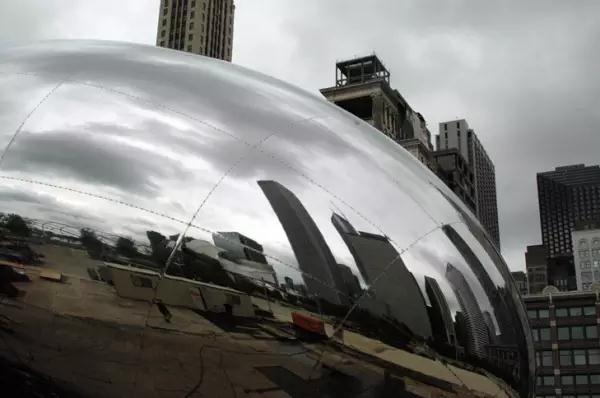

鋼板與鋼板之間用點焊固定

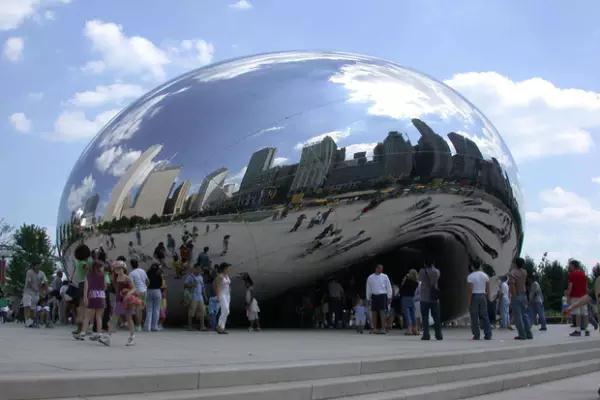

先開放給民眾看看新鮮

再建一整圈腳手架?chē)饋?lái)

全穿透焊縫

但是只能在外側作業

激光焊接所有的焊縫

注意到這個云門的形狀

意味著工人師傅焊接不同的焊縫

需要用各種不同的匪夷所思的「體位」

并且，工人師傅的心理還是很緊張的

萬一給焊次了，這算誰的？

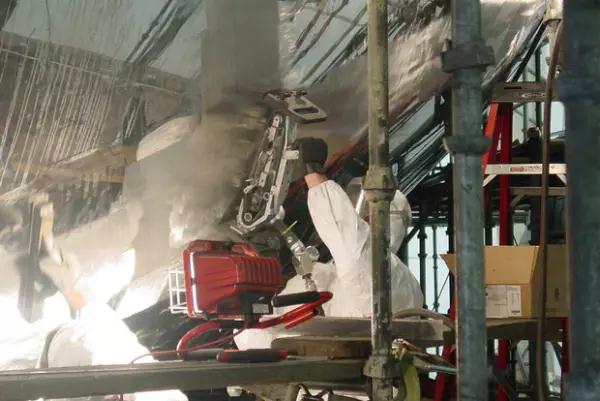

打磨焊縫

目的并不僅僅是讓人一眼看不見焊縫

而是要讓所有人要在

所有情況下都看不到焊縫

依次打磨

逐漸拋光，從粗到細，直到珠寶級打磨

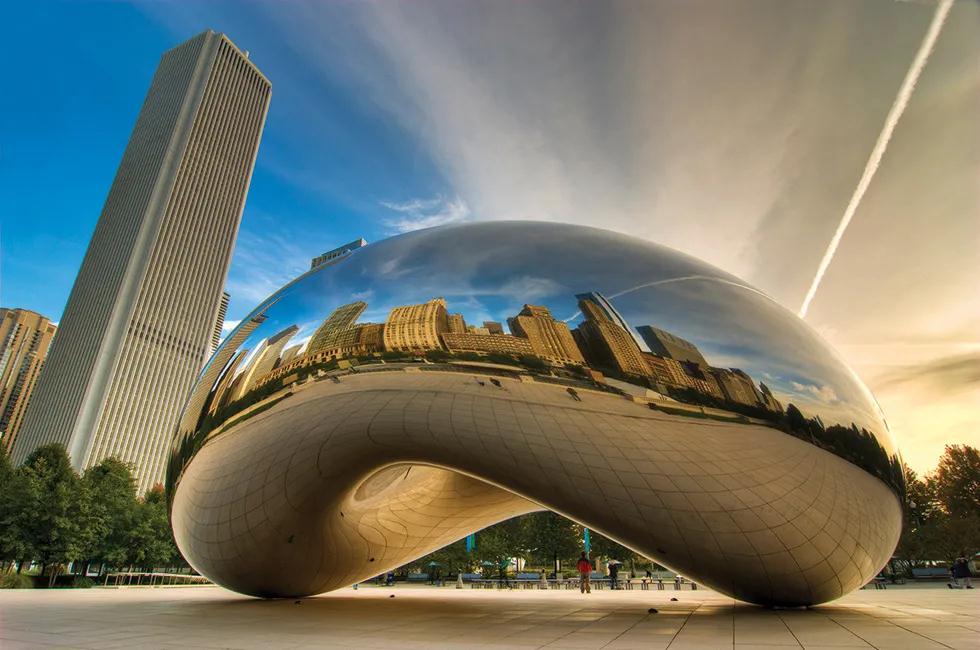

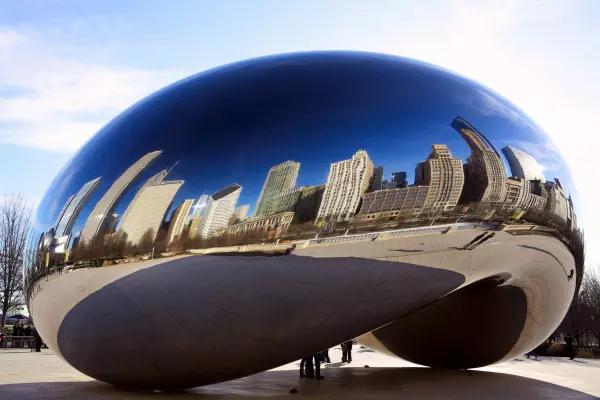

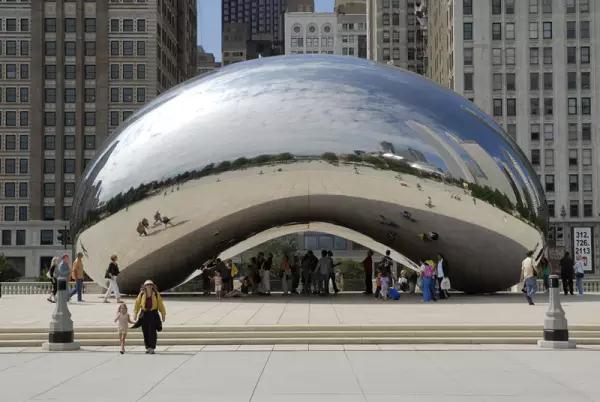

2005 年徹底完工之后

就是現在這個效果了！

2007 年

Cloud Gate 還獲得了

美國焊接協會的行業杰出成就大獎

藝術家：Anish Kapoor

結構工程師：Atelier One + Chris Hornzee-Jones

鋼材加工焊接：Performance Structures, Inc.

現場施工安裝：MTH Industries
