      杭州第一高樓亮相,奧雅納解密工程技術
      2023-09-25

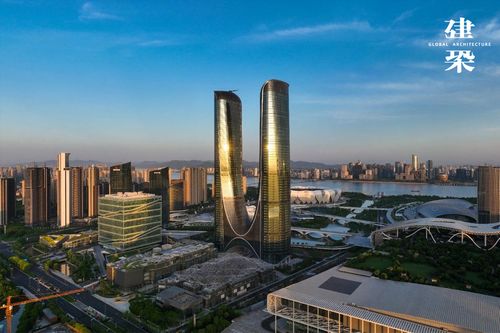

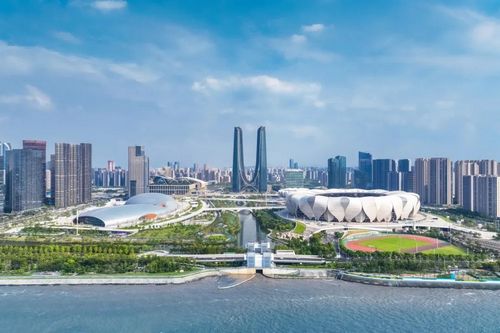

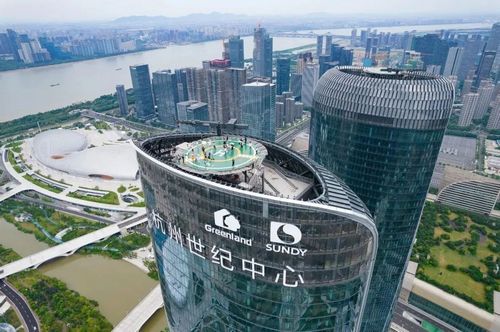

      日前,杭州世紀中心完成竣工驗收,成為杭城第一高樓,傲立錢塘江畔。位于杭州奧體博覽城核心位置,這座嶄新的城市地標以約310米的高度煥新城市天際,向世界展示杭城魅力。


      從前期方案研究、設計深化到材料選擇和現場安裝,奧雅納與SOM設計事務所等合作伙伴緊密合作,為兩座塔樓提供全過程幕墻顧問服務,助力這一地標項目順利落成。






      打造雙曲面幕墻結構

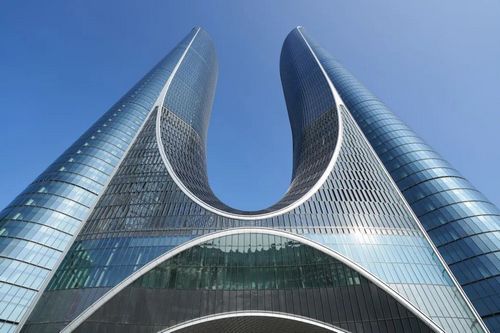

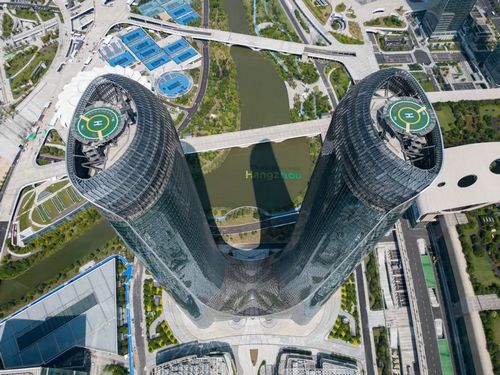

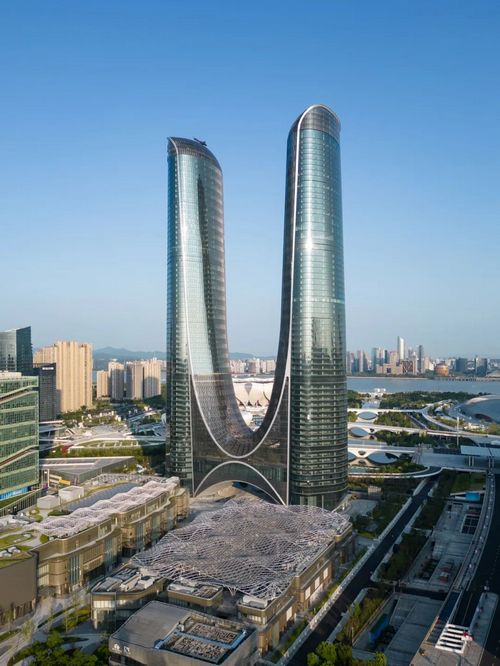

      世紀中心由兩座塔樓和商業設施組成。雙塔呈獨特“H”造型,全玻璃幕墻勾勒出光滑流暢的曲面立面。懸垂鋼結構連廊勾連雙塔,形成馬鞍型懸垂屋面。





      優化塔身翹曲板塊


      基于建筑的幾何形狀、功能和美學需求,我們將塔樓幕墻劃分為10種不同的系統類型。




      塔樓外側及內側均采用單元式幕墻。連橋頂部屋面為雙曲面的“馬鞍形”造型,兩側面為直面造型,則采用框架玻璃幕墻設計。

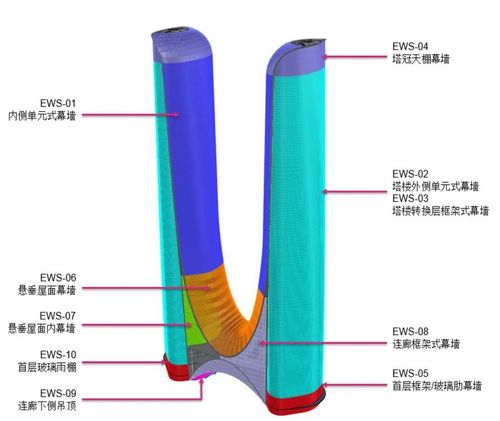

      幕墻系統分布圖

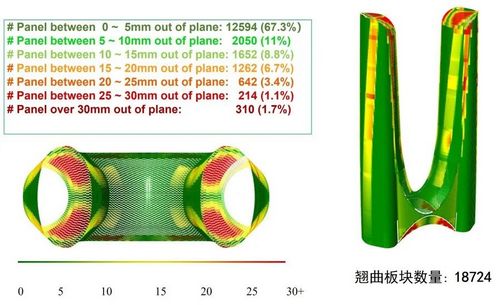

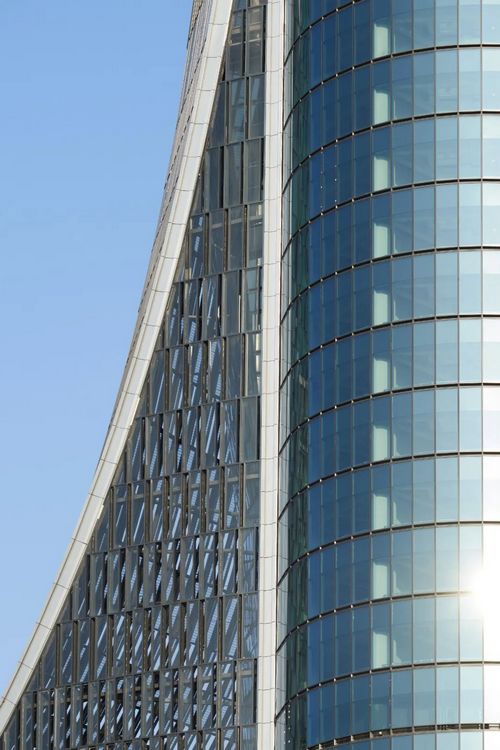

      塔樓外立面采用非線性曲面設計,使用的翹曲玻璃板塊總數多達18724塊。通過BIM建模,我們對板塊進行參數化分析,研究整個立面中所有玻璃板塊的彎曲尺寸,并對玻璃面板的翹曲量進行統計。



      外表皮參數分析


      針對翹曲量在30mm以內的不同面板,我們分別運用平板玻璃擬合和冷彎加工工藝實現雙曲面幕墻結構,由此有效減少了單元板塊的加工周期、難度及成本。

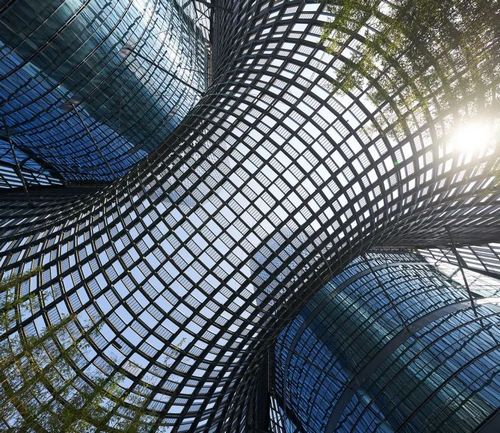

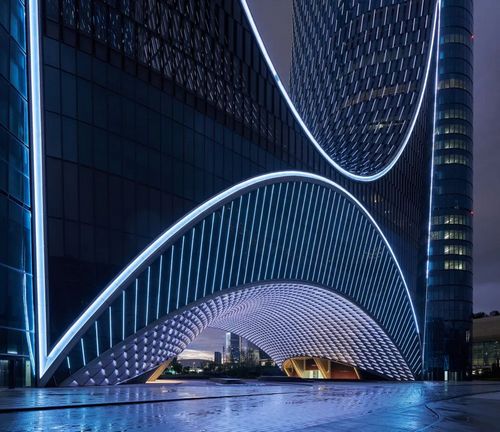

      鑄就柔性懸垂屋面


      為確保建筑曲面的平滑以及幕墻板塊尺寸可上下調節,我們對主鋼結構的施工誤差提出了嚴格的控制要求。




      根據主體結構的計算模型,我們在幕墻安裝前對整個曲面上所有鋼結構連接點的位移進行分析,確定板塊的固定方式和伸縮方向以及相鄰板塊之間的間隙尺寸,以避免主結構變形時相鄰板塊發生碰撞。


      此外,根據連橋鋼結構的外立面形狀及受力特點,我們對鋼連橋屋面玻璃板塊的返尺測量、加工和安裝順序提出優化建議,以減少玻璃板的安裝誤差,確保安裝過程中鋼連橋體系的受力均衡。




      節材降碳

      助力可持續發展


      風洞測試結果是幕墻玻璃選型、型材用量以及埋件規格等的重要依據。針對項目風洞報告,奧雅納幕墻團隊與內部風工程專家展開跨專業合作,并與風洞測試單位進行了充分細致的溝通,合理優化了測試的風壓結果。

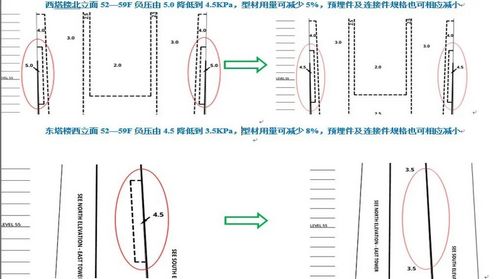

      部分荷載優化結果


      此舉有效減少了幕墻型材及預埋件用量,同時,預埋件及連接件規格亦得以相應減小。



      幕墻板塊優化


      此外,基于建筑方案中的外墻板邊線,我們進一步優化幕墻型材,將深度225mm的幕墻板塊優化為更經濟的275mm板塊,減少了38.7%的鋁型材立柱用量。


      全過程服務

      確保品質精益求精


      為保證項目高質量落地,我們配合業主考察主要幕墻材料加工廠,幫助業主選擇適合的加工廠家。

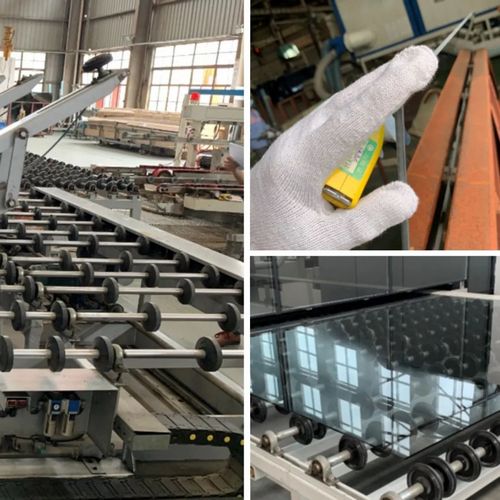

      考察幕墻材料加工廠

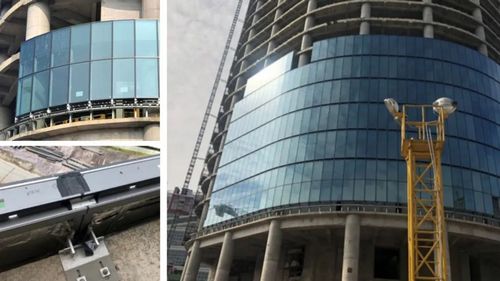

      我們在安裝前進行1:1原型模型測試,包括氣密性、靜態及動態水密性、抗風壓性能、平面內外變形性能及垂直位移、耐撞擊測試等。項目順利通過各項性能指標測試,設計要求得到了驗證。



      安裝前測試

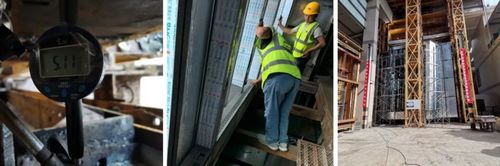

      現場巡查記錄


      在幕墻安裝過程中,我們定期展開現場巡查,及時提出施工要點、改進事項及其他合理建議,確保項目在保證質量、安全、美觀的基礎上順利進行。




      從規劃設計到竣工落成,杭州世紀中心的每一步進展都備受矚目,推動著錢江世紀城的再次騰飛。


      未來,這座時代地標將以星級酒店、行政公館、總部辦公基地、時尚文化商業等豐富業態,助力錢江世紀城打造總部經濟新高地,與城市共發展。


      文章轉自:GA環球建筑
